تولید کاندولت | فرآیند تولید، استانداردها و نکات کلیدی انتخاب
با تولید کاندولت‌های استاندارد و مقاوم، انتخابی مطمئن برای پروژه‌های برق‌کشی صنعتی و ساختمانی داشته باشید. بررسی انواع کاندولت، مزایا، و نکات مهم خرید و نصب در این مقاله.
کاندولت یا Conduit Body، یکی از اجزای مهم در سیستم‌های برق‌کشی و هدایت کابل‌هاست که نقش بسزایی در سهولت نصب، دسترسی به کابل‌ها و ایمنی سیستم دارد. در این مقاله با فرآیند تولید کاندولت، استانداردهای مربوطه و نکات مهم در انتخاب بهترین نوع آن آشنا می‌شوید.
کاندولت چیست و چه کاربردی دارد؟

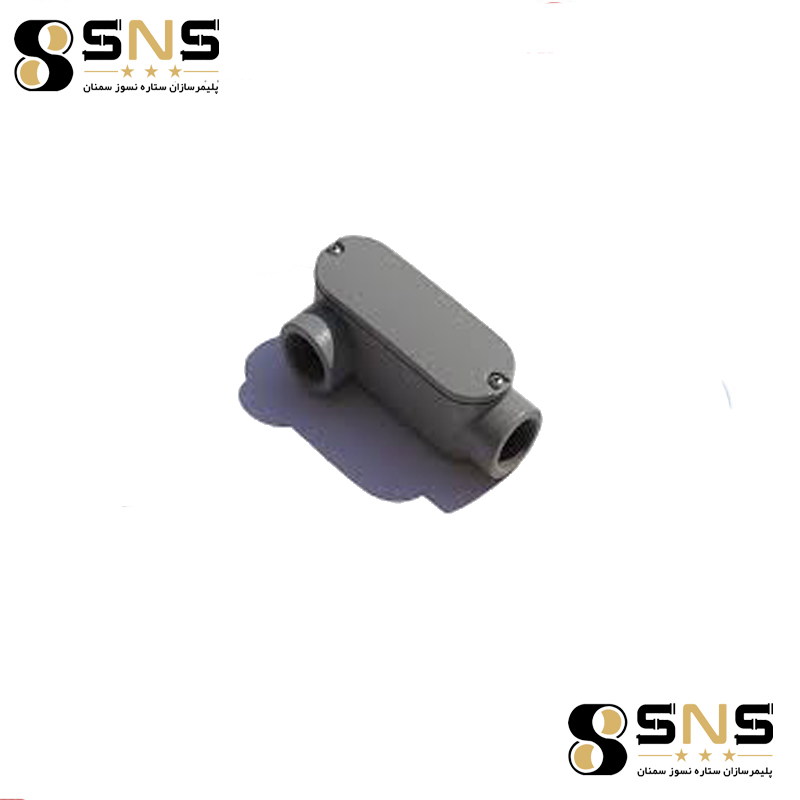

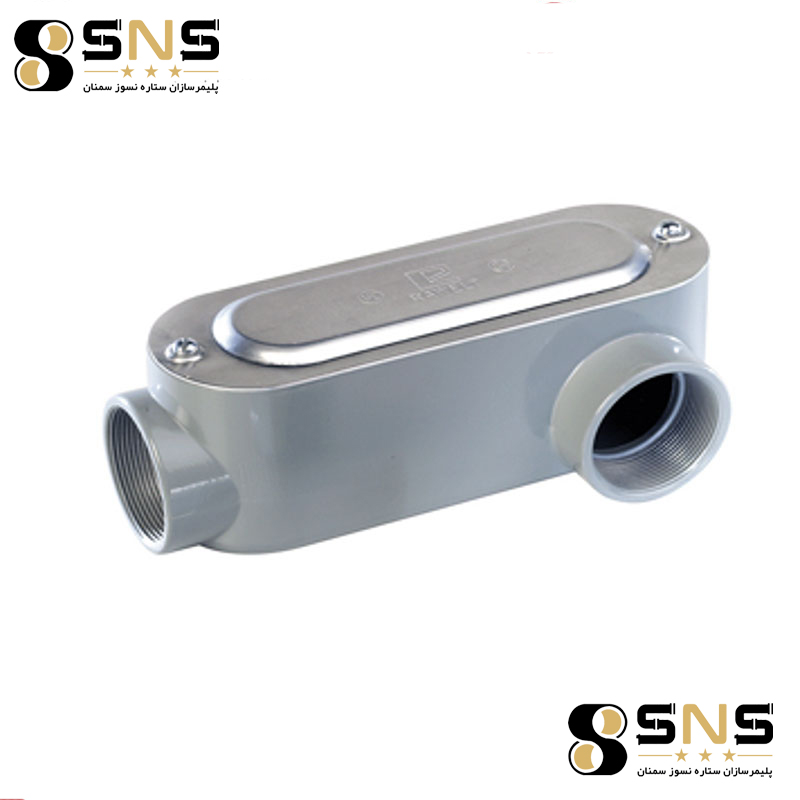

کاندولت (Conduit Body) قطعه‌ای است که در مسیر لوله‌گذاری سیستم برق قرار می‌گیرد و امکان خم شدن مسیر، انشعاب یا دسترسی به کابل‌ها برای تعمیر و بازرسی را فراهم می‌کند. این قطعه معمولاً در انواع مختلفی مثل کاندولت نوع T، نوع C، نوع L، نوع LB و LL ساخته می‌شود و در پروژه‌های صنعتی، تجاری و ساختمانی کاربرد فراوان دارد.
فرآیند تولید کاندولت
۱. انتخاب مواد اولیه
کاندولت‌ها اغلب از مواد زیر تولید می‌شوند:
-
آلومینیوم ریختگی (Die Cast Aluminum): سبک، مقاوم در برابر خوردگی و مناسب فضاهای مرطوب.
-
چدن داکتیل یا خاکستری: مقاوم در برابر فشار و ضربه، مناسب برای فضاهای صنعتی.
-
PVC یا UPVC: گزینه‌ای سبک و عایق برای فضاهای داخلی و ساختمان‌های مسکونی.
-
استیل ضدزنگ: برای محیط‌های خورنده یا مناطق صنعتی خاص.
۲. قالب‌گیری (Casting or Molding)
بسته به نوع ماده اولیه، فرآیند تولید می‌تواند شامل:
-
قالب‌گیری تزریقی برای کاندولت‌های پلیمری (PVC)
-
ریخته‌گری تحت فشار (Die Casting) برای کاندولت‌های فلزی
-
ماشین‌کاری دقیق برای پرداخت سطح و آماده‌سازی سوراخ‌ها و رزوه‌ها
۳. ماشین‌کاری و رزوه‌زنی (Threading)
در مرحله بعد، محل ورودی و خروجی کاندولت‌ها مطابق با استاندارد NPT یا BSP رزوه‌زنی می‌شود تا اتصال دقیق با لوله‌ها برقرار گردد.
۴. پوشش‌دهی سطح (Finishing)
بسته به نوع استفاده:
-
پوشش ضدزنگ برای مدل‌های فلزی
-
آبکاری، رنگ‌آمیزی یا سندبلاست
-
استفاده از واشر و درب ضدآب برای مدل‌های Outdoor
۵. تست کیفیت و کنترل نهایی
-
بررسی آب‌بندی کامل (Water Tight Test)
-
تست مقاومت مکانیکی
-
بررسی تطابق ابعاد با استانداردهای ANSI/NEMA
استانداردهای مرتبط با تولید کاندولت
تولید کاندولت باید با استانداردهای بین‌المللی زیر تطابق داشته باشد:
-
ANSI C80.1 و C80.3: برای تطابق با ابعاد استاندارد و رزوه‌زنی
-
NEMA FB-1: مشخصات فنی بدنه‌ها، درب‌ها، واشرها و قابلیت ضدآب بودن
-
UL 514B: گواهی ایمنی برای استفاده در محیط‌های الکتریکی
-
IEC 61386: استاندارد بین‌المللی برای سیستم‌های کانال‌های الکتریکی
-
IP Ratings (IP65, IP66, IP67): برای مقاومت در برابر آب و گردوغبار
نکات مهم در انتخاب کاندولت مناسب
برای انتخاب صحیح کاندولت، به موارد زیر توجه کنید:
۱. جنس بدنه
-
برای محیط‌های صنعتی: چدن یا استیل
-
برای ساختمان‌ها: آلومینیوم یا PVC
-
برای فضاهای خورنده: استیل ضدزنگ یا با پوشش خاص
۲. نوع کاربرد
-
نوع C برای عبور مستقیم کابل
-
نوع T برای انشعاب‌دهی به سه مسیر
-
نوع LB برای گوشه‌گیری و تغییر مسیر با دسترسی آسان
۳. استاندارد رزوه‌ها
مطابقت با لوله‌های برق فولادی یا PVC با رزوه‌های NPT یا metric
۴. ابعاد و اندازه
مطابق با لوله مورد استفاده، معمولاً از سایز ½ اینچ تا ۲ اینچ
۵. قابلیت آب‌بندی
اگر در فضای باز استفاده می‌شود، حتماً باید دارای IP مناسب و درب مقاوم با واشر باشد.
مزایای استفاده از کاندولت استاندارد در برق‌کشی
-
افزایش سرعت و سهولت نصب
-
دسترسی آسان برای تعمیر و نگهداری
-
کاهش آسیب به کابل‌ها در مسیرهای پر پیچ‌وخم
-
ایمنی بالا و کاهش ریسک اتصال کوتاه یا آتش‌سوزی
سوالات متداول درباره تولید کاندولت
کاندولت‌ها در کجا بیشتر استفاده می‌شوند؟
در برق‌کشی ساختمان، تأسیسات صنعتی، تابلوهای برق، و سیستم‌های امنیتی و اعلام حریق.
تفاوت کاندولت فلزی و پلاستیکی چیست؟
فلزی مقاوم‌تر و مناسب برای فضاهای صنعتی و خارجی است؛ پلاستیکی سبک‌تر و مناسب فضاهای داخلی.
آیا می‌توان از کاندولت برای کابل‌های شبکه هم استفاده کرد؟
بله، در صورت رعایت سایز و نوع لوله، قابل استفاده برای کابل‌های شبکه نیز هست.

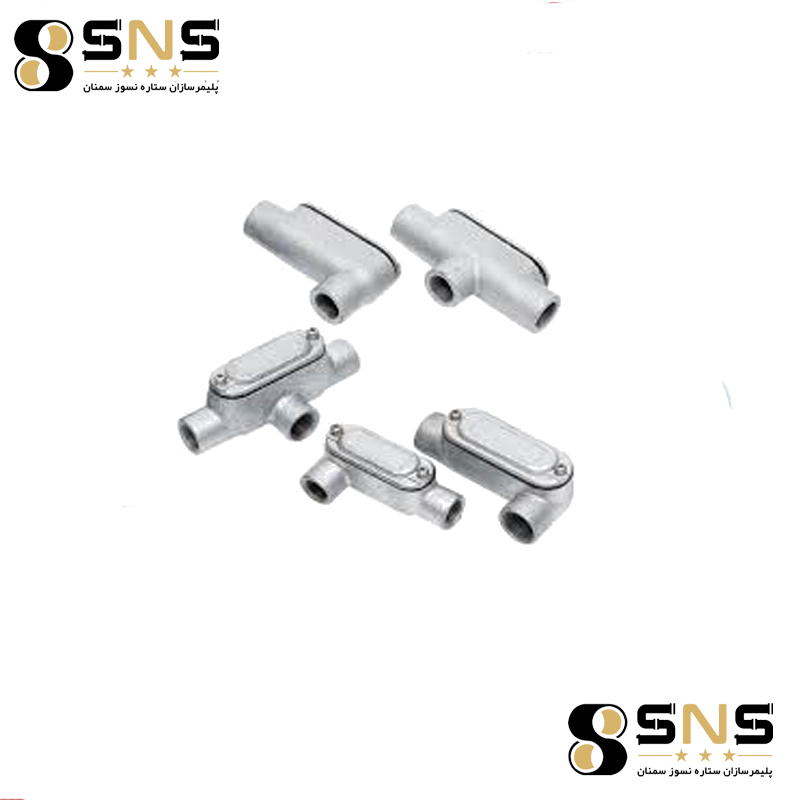

مقایسه انواع کاندولت از نظر شکل و کاربرد
کاندولت‌ها در اشکال مختلفی تولید می‌شوند که هرکدام برای مسیر خاصی در سیستم برق‌رسانی طراحی شده‌اند:
| نوع کاندولت | شکل ظاهری | کاربرد اصلی |
|---|---|---|
| C | دو ورودی در یک خط مستقیم | عبور ساده کابل از یک مسیر صاف |
| LB | ورودی از بغل، خروجی از پشت | تغییر مسیر کابل در گوشه‌ها، دسترسی از کنار |
| LL / LR | ورودی از یک طرف، خروجی از کنار چپ یا راست | نصب در گوشه‌های خاص و انشعاب گیری |

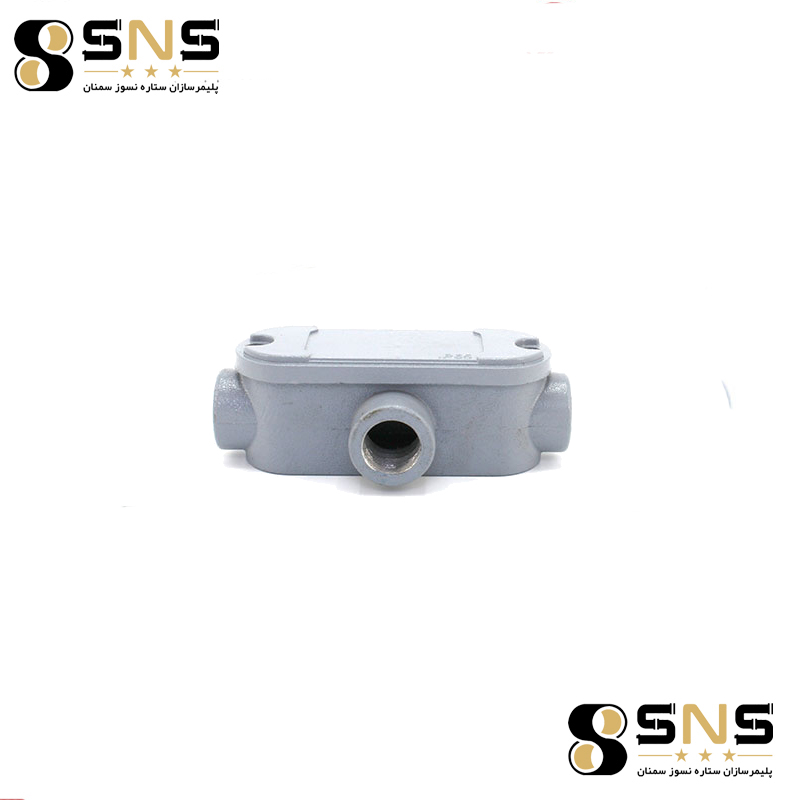

| T | سه ورودی (یک ورودی و دو خروجی در دو طرف) | گرفتن انشعاب از یک مسیر کابل اصلی |
| X (Cross) | چهار ورودی در چهار جهت | انشعاب چهارطرفه برای مسیرهای پرترافیک |
نکته: هنگام انتخاب نوع کاندولت، هم مسیر کابل و هم نیاز به دسترسی‌های بعدی را در نظر بگیرید.
راهنمای نصب صحیح کاندولت
برای عملکرد درست کاندولت و رعایت اصول ایمنی، نصب صحیح آن بسیار مهم است. مراحل زیر را در نصب رعایت کنید:
۱. انتخاب محل نصب
-
مکان نصب باید به‌راحتی در دسترس باشد.
-
کاندولت نباید در محل‌هایی با لرزش بالا یا خطر رطوبت بدون آب‌بندی مناسب نصب شود.
۲. اتصال به لوله‌های برق
-
لوله‌ها باید هم‌راستا و دقیق برش داده شوند.
-
رزوه‌ها تمیز و بدون آسیب باشند.
-
از نوار تفلون برای آب‌بندی رزوه‌ها استفاده شود (برای مدل‌های فلزی).
۳. قرار دادن کابل
-
قبل از بستن درب، از صحت مسیر عبور کابل مطمئن شوید.
-
هیچ فشار یا خمیدگی غیر استاندارد به کابل وارد نشود.
۴. بستن درب و آب‌بندی
-
از واشر همراه کاندولت استفاده کنید.
-
درب باید کاملاً بسته شود و پیچ‌ها سفت و ایمن باشند.
۵. تست نهایی
-
بعد از نصب، بازرسی چشمی انجام شود.
-
تست ضدآب بودن با اسپری آب یا ابزار تخصصی (در صورت نیاز به IP بالا)
نکاتی برای نگهداری و بازرسی کاندولت
-
بازرسی دوره‌ای: هر ۶ ماه یک‌بار در پروژه‌های صنعتی، وضعیت بدنه، درزها و آب‌بندی بررسی شود.
-
تمیزکاری داخلی: در محیط‌های پر گردوغبار یا رطوبت، داخل کاندولت به‌صورت دوره‌ای بررسی و در صورت نیاز تمیز شود.
-
تعویض قطعات فرسوده: درب یا واشر آسیب‌دیده حتماً باید تعویض گردد تا از نفوذ رطوبت جلوگیری شود.
چرا انتخاب کاندولت استاندارد اهمیت دارد؟
استفاده از کاندولت غیراستاندارد می‌تواند باعث:
-
اتصال ضعیف و ناایمن کابل‌ها
-
نفوذ رطوبت و کاهش عمر کابل
-
ایجاد خطر برق‌گرفتگی یا آتش‌سوزی
-
مشکل در بازرسی و تعمیرات دوره‌ای
در مقابل، کاندولت‌های استاندارد و برندهای معتبر ایمنی، طول عمر و سهولت نصب را تضمین می‌کنند.
سوالات متداول درباره کاندولت (Conduit Body)
سوالات متداول (FAQ)
کاندولت چیست و چه کاربردی دارد؟
کاندولت یک جعبه اتصالی در مسیر لوله‌های برق است که برای تغییر مسیر، گرفتن انشعاب یا دسترسی به کابل‌ها استفاده می‌شود. این قطعه موجب سهولت در نصب، تعمیر و افزایش ایمنی کابل‌کشی می‌شود.
تفاوت کاندولت نوع C با نوع T چیست؟
کاندولت نوع C برای عبور مستقیم کابل‌ها در یک خط استفاده می‌شود، در حالی که نوع T برای گرفتن انشعاب از کابل اصلی در سه جهت کاربرد دارد.
کاندولت استاندارد باید چه ویژگی‌هایی داشته باشد؟
دارا بودن گواهی‌های ANSI، UL و NEMA، مقاومت در برابر خوردگی، آب‌بندی کامل (IP65 یا بالاتر)، ساختار مقاوم و قابلیت اتصال دقیق به لوله‌ها از مهم‌ترین ویژگی‌های کاندولت استاندارد هستند.
بهترین جنس برای کاندولت چیست؟
بسته به محل نصب:
-
برای فضاهای داخلی: PVC یا UPVC
-
برای فضاهای مرطوب یا صنعتی: آلومینیوم یا چدن
-
برای محیط‌های خورنده یا بهداشتی: استیل ضدزنگ
آیا می‌توان کاندولت را در فضای باز نصب کرد؟
بله، اما باید حتماً از نوع مقاوم در برابر رطوبت و گردوغبار استفاده شود (با درجه حفاظت IP مناسب) و درب آن دارای واشر آب‌بند باشد.
آیا کاندولت نیاز به نگهداری دارد؟
بله، بهتر است به‌صورت دوره‌ای بازدید شده و در صورت نیاز، داخل آن تمیز یا درب و واشر آن تعویض شود تا از عملکرد درست و ایمنی کامل اطمینان حاصل گردد.
چگونه سایز مناسب کاندولت را انتخاب کنیم؟
سایز کاندولت باید متناسب با قطر لوله‌ها و تعداد کابل‌های عبوری انتخاب شود. معمولاً از سایز ½ اینچ تا ۲ اینچ در پروژه‌های ساختمانی و صنعتی استفاده می‌شود.
آیا استفاده از کاندولت در سیم‌کشی ضروری است؟
در بسیاری از پروژه‌ها، مخصوصاً در مسیرهای دارای انحنا یا نیازمند انشعاب، استفاده از کاندولت الزامی است. در بعضی شرایط توسط مقررات نظام مهندسی برق نیز توصیه یا اجبار شده است.
نتیجه‌گیری: تولید کاندولت، حلقه‌ای حیاتی در سیستم برق‌رسانی
کاندولت‌ها نقش حیاتی در امنیت و عملکرد صحیح سیستم برق دارند. تولید باکیفیت، مطابق با استانداردهای جهانی، و انتخاب دقیق بر اساس کاربرد، جنس، و نوع اتصال از مهم‌ترین فاکتورهایی است که باید مدنظر قرار گیرد. اگر به‌دنبال کاندولت باکیفیت، بادوام و مطمئن هستید، حتماً از برندهای معتبر و دارای گواهی استاندارد خرید کنید.
اگر به‌دنبال خرید کاندولت با کیفیت بالا، مقاوم و دارای تاییدیه‌های استاندارد هستید، حتماً به نکات زیر توجه کنید:
-
از برندهای معتبر و دارای استاندارد خرید کنید
-
کاندولت را بر اساس نوع پروژه (داخلی یا صنعتی) انتخاب نمایید
-
از نمایندگی‌های رسمی خرید کنید تا از اصالت کالا مطمئن باشید
-
در هنگام خرید، به نوع رزوه، جنس بدنه و گواهی IP توجه کنید
